磁絮凝攪拌機JBK-2500 水下304不銹鋼

絮凝攪拌機

用途說明：

快混池攪拌機：混合污水與混凝劑混合：

加載池攪拌機：污水形成的微小絮體與磁粉進行混合：

絮凝池攪拌機：使得所有包裹有磁粉的絮體形成大量礬花。

2供貨范圍：

包括電機、減速器、攪拌槳、電控柜等成套供貨。

3主要技術參數

電源 380V+/-5%，50Hz，三相

防護等級IP55，帶雨罩

絕緣等級F

電機減速機品牌：SEW、諾德或國茂

4主要部件材質

電機   鑄鐵

減速器  灰口鑄鐵

攪拌軸、攪拌機葉片、水下附件：不銹鋼304

5結構與性能

攪拌機使用高效槳葉，在池中產生強烈或劇烈的上下循環流，能使藥劑和污水產生多次碰撞、混合；使加入的藥劑能夠在比較短的停留時間內混合均勻并產生反應：絮凝反應池攪拌機借助高效槳葉產生高流量結合低剪切力的功能，保障所有的顆粒能夠形成絮體。

攪拌軸是一個整體，攪拌軸直線度達0.05mmm，攪拌軸法蘭處跳動不大于0.05mm。

1)攪拌機適合于污水或污泥混合液中運轉，工作時，在水下任何部位都不得掛帶纖維，保證池內各區攪拌均勻，整個池內不會有污泥沉淀，無沉淀現象。

2)需在全浸沒條件下連續運行、間隙運行和長期停止狀態后恢復允許，在整個運行過程中運行平穩、無振動，運行時間至少10000小時。

3)攪拌機能每日24小時連續運行，使用壽命不小于5年.

4)攪拌機軸功率確保水體充分混合，保證整池平均流速≥230mm/s，電機功率大于實際軸功率的1.2倍，并保證攪拌機在任何工況條件下不過載。

5)攪拌機全部的重量受力支撐在預埋板，均勻受力在混凝土結構上，加設中間支承裝置，水下帶中間軸套。

6)槳葉為高效率水翼槳葉；特低的剪切力、適合需要快速混合并磁粉反應絮凝的工藝：由輪轂和三片葉片組成，輪轂與葉片采用螺栓連接，軸和輪轂采用止退鍵，出廠前均做靜平衡，對于轉速高的，需要做動平衡。攪拌器主軸應為整體設計，不能為分段結構，與減速機直聯。

7)電機減速機，F級絕緣，電源380V，3相，50HZ，防護等級IP55，每小時可啟動至少12次。

8)減速機與電機直連，減速機采用重載平行軸斜齒輪減速機，齒輪材料為合金鋼，硬齒面，軸承額定壽命不低于100000小時。

攪拌介質及運行參數

2 配置及功能介紹

3 攪拌機性能數據表

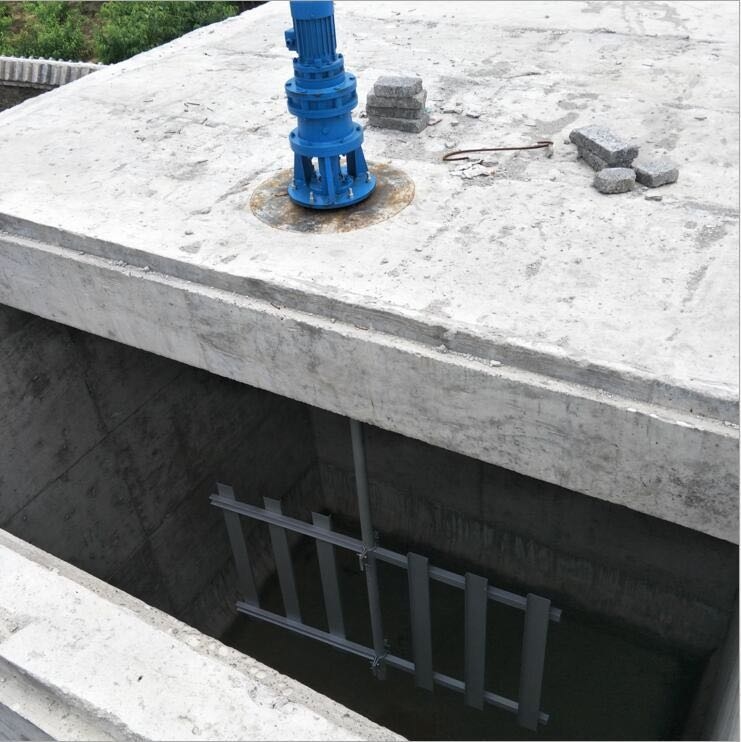

磁絮凝攪拌機JBK-2500 水下304不銹鋼配齒輪箱減速機、現場控制箱安裝使用

售后提供現場指導安裝調試
